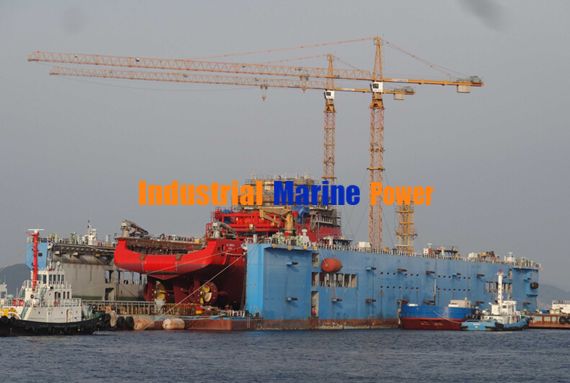

15000T LFC FLOATING DOCK KR 2007 WITH GANTRY CRANE REF BEXT026/ RU /2015

Owners are keen seller for the following good floating dock.

Ship type:           Floating dock, Steel pontoon type

Class:               KR

Built year:          2007,  extend to 230m in 2011

Lifting capacity:    15000T

Load-out capacity:   Abt. 12,000tons (= 6000tons x 2)

                    (at sea level: above 1.8m at DL)

Dimensions

Length (Pontoon deck)                         200m

Breadth (Outside Mold)                              45m

Breadth (Inside Mold)                       39m

Depth (Top deck)                          19m

Depth(Safety deck)                        15.5m

Depth (Tween deck)                        12m

Depth (Pontoon deck at C.L)               6.5M

Draft (Max draft):                        abt 15.3m

Draft (Working draft):                    abt 6.0m

Draft(Light draft):                       abt 1.75m

Gross tonnage:                           20900ton

Tank Capacity (100%)

Water ballast :                          abt 57,100m3

F.O storage tank                         abt 50m3

Ballast pump capacity

Pump capacity:                           2,000m3/h x 15m x 110kw

No. Of set:                              10 sets

Pumping time:  (For Floating)           abt 2.5 hours

              (For Load-out0            abt 1.0 hour

 Windlass:

Type:          Electro-hydraulic motor driven (1-G.W + 1-W.E)

Capacity:      20/40 ton x 24/12m/min

Chain diameter:      66dia - G3

Brake holding power:     Min.  151.65 ton (Manual type)

Warping drum:            30/15 ton x 9/18m / min

Operation:               Machinery side

Number:                  1 set

Chain pipe bellmouth to be supplied by Maker’s

 Mooring winch

Type                     Electro-hydraulic motor driven (1-R.D+1-W.E)

                         With wire shifter

Capacity                 15 / 30 ton x 16/8m / min

Wire rope diameter:      50 dia. 300m (drum rolling length)

Brake holding power:     abt. 60ton (Manual type)

Warping drum:            30/15 ton x 6/12 m/min

Operation:               Machinery side

Number:                  7 sets

 Anchoring and Mooring Equipment

Anchor                                      Danforth type 13.60ton             1set

Anchor chain                                Grade 3   66dia x 412.5m           1 lot

Mooring rope                         Megaion rope 90 dia x 220m         8 roll

Wire rope for MW                     50 dia (6xWS36 IWRC) X 300m        7 roll

Mooring bitt (double)               top deck         450 dia            4 sets

Mooring bitt (double)               pontoon deck     450 dia            6 sets

Cross bitt(double)                  top deck         450 dia            4 sets

Closed chock                        top deck         400mm              12 sets

Multi-roller (Universal roller)    top deck        S.W.L 60 ton         7 sets

Stand roller                       top deck        S.W.L 60ton          4 sets

Chain compressor (Roller type)    top deck        for 66 dia, chain     1set

Anchor chain guide                pontoon deck    for 66 dia.chain      1 set

Anchor stopper                    top deck        for 14 ton            1 sest

Note:

1.  All mooring fittings capacity of more than S.W.L 60 ton

2.  Steel const.Hawse & Chain pipe to be provided

3. Steel pipe fabrication Anchor rest to be provided on starboard fore end side

4. Hawse pipe & chain pipe bellmouth to be fitted of each pipe end part.

 Gantry Crane

One set of Gantry crane on top deck   30t

Electric motor   440V 60HZ

 Towing Equipment

The tug pieces is equipped at the suitable place of working deck ship bow and stern. And the hull is reinforced at their location.

Delivery:   October, 2015

More photos, Class Survey Report, latest Inspection report , G.A available for named serious buyer.

Can guide a price
